Резистор C5-47B

Резистор C5-47B
Постоянные проволочные, общего применения, мощные, изолированные, применяемые в качестве навесных элементов, резисторы типа С5-47, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов с напряжением до 300 V (амплитудное значение).

Условия эксплуатации:
Синусоидальная вибрация:
диапазон частот, Hz 1 - 3000
амплитуда ускорения, m/s2 200
Механический удар:
Одиночного действия:
пиковое ударное ускорение, m/s2 10000
длительность действия, ms 0,1 - 2
Многократного действия:
пиковое ударное ускорение, m/s2 1500
длительность действия, ms 1 - 5
линейное ускорение, m/s2 2000
Акустический шум:
диапазон частот, Hz 50 - 100000
уровень звукового сигнала, dB 150
атмосферное пониженное рабочее давление, Pa 666,6
атмосферное повышенное рабочее давление, Pa 303969,6
повышенная рабочая температура среды, K 358
максимально допустимая рабочая температура среды, K 428
пониженная рабочая температура среды, K 213
смена температур, K от 213 до 428
повышенная относительная влажность при температуре 308 K без конденсации влаги, % 98
Для резисторов С5-47
Для резисторов С5-47А

Технические характеристики:

Номинальная мощность рассеяния, W

Величина сопротивления, Ом

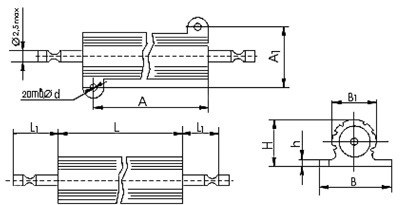

Размеры, mm

Масса, g, не более

A

A1

Bmax

B1max=Hmax

D

Lmax

L1max

hmax
10 1-3300 14±0,1 16±0,1 22 12 2,2 +0,12 20 10 2,4 6,5
16 1,5-5100 22±0,1 28 12
25 2-6200 19±0,1 22±0,1 31 15 3,2 +0,16 12 2,5 20
40 4,3-47000 42±0,1 51 32
