Резисторы переменные проволочные СП5-35

Резисторы переменные проволочные СП5-35
Резисторы применяются для работы в цепях постоянного и переменного токов.

Условия эксплуатации
Механические воздействия:
Синусоидальная вибрация:
диапазон частот 1-600 Гц
амплитуда ускорения 100 м/с2
Механические удары многократного действия (ускорение) 100 м/с2
Климатические воздействия:
Интервал рабочих температур от -60 до +70°С
Относительная влажность воздуха (при температуре +35°С) 98%

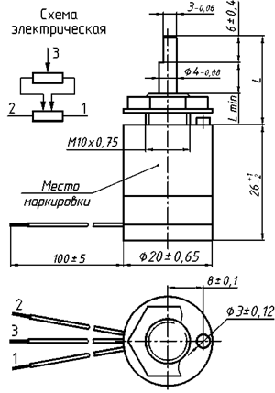

Габаритный чертеж СП5-35А

Основные технические характеристики
Грубая и точная регулировка
Высокая разрешающая способность
Стабильность коэффициента передачи при воздействии механических и климатических факторов
Мощность (при температуре 55°С)
СП5-35А
СП5-35Б
1 Вт
0,5 Вт
Диапазон номинальных сопротивлений
СП5-35А
СП5-35Б
68...22 000 Ом
68...15 000 Ом
Допускаемое отклонение сопротивления от номинального +/-10%
Число циклов перемещения подвижной системы 5 000
Ресурс 25 000 часов
Электрическая разрешающая способность
СП5-35А: 68...3 300 Ом +/-0,02%
свыше 3 300 Ом +/-0,01%
СП5-35Б: 68...1 500 Ом +/-0,02%
свыше 1 500 Ом +/-0,01%

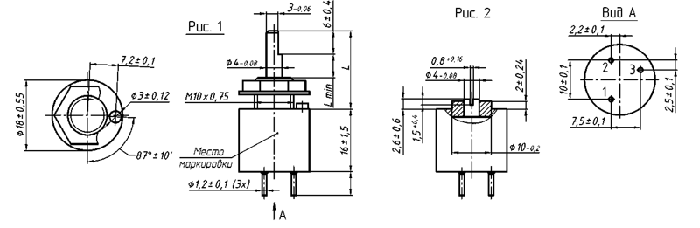

Габаритный чертеж СП5-35Б
