Резистор СП3-19

Резистор СП3-19

ОЖО.468.372ТУ
Резисторы переменные непроволочные подстроечные.
Резисторы применяются для работы в цепях постоянного и переменного токов в непрерывных и импульсных режимах.

Основные технические характеристики

Резистор однооборотный с круговым перемещением подвижной системы
Мощность (при температуре 70°С) 0,5 Вт
Диапазон номинальных сопротивлений 47...1 000 000 Ом
Допускаемое отклонение сопротивления от номинального +/-10%; +/-20%
Предельное рабочее напряжение 150 В
Число циклов перемещения подвижной системы 500
Ресурс 20 000 часов
Характеристика изменения сопротивления Линейная
Отклонение от линейности, не более 20%
ТКС для резисторов с сопротивлением до 330 Ом +/-0,0005 1/°С
ТКС для резисторов с сопротивлением свыше 330 Ом +/-0,00025 1/°С
Габаритный чертеж резистора СП3-19А

Условия эксплуатации

Механические воздействия:
Синусоидальная вибрация:
диапазон частот
амплитуда ускорения

1-5000 Гц
390 м/с2
диапазон частот
амплитуда ускорения
1-5000 Гц
390 м/с2
Механические удары одиночного действия (ускорение) 10 000 м/с2
Механические удары многократного действия (ускорение) 1500 м/с2
Линейное ускорение 5000 м/с2
Климатические воздействия:
Интервал рабочих температур от -60 до +125°С
Относительная влажность воздуха (при температуре +35°С) 98%
Атмосферное давление 0,13-294 кПа

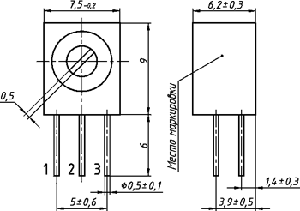

  Габаритный чертеж резистора СП3-19Б
