Резистор C5-36B (ПЭВР)

Резистор C5-36B (ПЭВР)

Постоянные проволочные регулируемые общего применения изолированные для навесного монтажа резисторы С5-36B, предназначены для работы в цепях постоянного и переменного тока.

Условия эксплуатации:
Синусоидальная вибрация:
диапазон частот, Hz 10 - 1000
амплитуда ускорения, m/s2 200
Механический удар:
Одиночного действия:
пиковое ударное ускорение, m/s2 5000
длительность действия, ms 0,5 ± 0,2
Многократного действия:
пиковое ударное ускорение, m/s2 1500
длительность действия, ms 1 ± 0,3
атмосферное пониженное рабочее давление, Pa 666
атмосферное повышенное рабочее давление, Pa 303960
повышенная рабочая температура среды, K 343
максимально допустимая рабочая температура среды, K 428
пониженная рабочая температура среды, K 213
смена температур от 428 до 213
повышенная относительная влажность при температуре 308 K без конденсации влаги 98

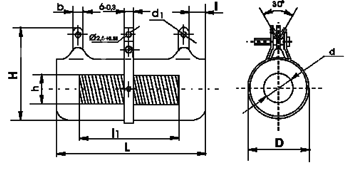

Габаритные размеры

Номинальная мощность рассеяния, W Величина сопротивления, Ом Размеры, mm Масса, g, не более
D d d1 L l l1 H h b
10 1-510 14±1,0 6 +1,0/-1,5 2 +0,25 41±1,5 3,5 +3,1/-1,0 20±2 28±3,0 6,0±2,0 4,5 -0.3 34
16 1-750 17±1,0 8,5 +1,0/-1,5 45±1,5 23±2 31±3,0 42
25 1-1200 21 +4,5/-1,0 13±1,6 50±2,0 30±2 35±3,0 60
50 1-3600 29 +1,5/-3,0 21 +1,5/-2,0 3 +0,25 90±2,5 4,5 +3,1/-1,2 65±2 43±4,0 7,0±2,0 6 -0,3 130
80 2,2-33000 140±3,0 110±2 200
100 170±3,5 144±2 240
160 3-10000 21 +3,0/-3,0 215±4,0 175±2 300
