Высокочастотные реле РЭВ18

Высокочастотные реле РЭВ18

Реле РЭВ18 - неполяризованное, пылебрызгозащищенное, двухпозиционное, высокочастотное, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 100 МГц. Реле РЭВ18 соответствует требованиям ГОСТ 16121-86 и техническим условиям РС0.456.015ТУ.
Условия эксплуатации.
Температура окружающей среды от -60 до +70°С.
Циклическое воздействие температур -60 и +70°С.
Повышенная относительная влажность до 98% при температуре +35°С.
Атмосферное давление от 133,3•10-6 до 303 924 Па.
Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот от 5 до 2000 Гц - с ускорением не более 100 м/с2.
Ударная прочность. При одиночных ударах с ускорением не более 1500 м/с2 - 9 ударов. При многократных ударах с ускорением не более 750 м/с2 - 4000 ударов, не более 350 м/с2- 10000 ударов.
Ударная устойчивость - с ускорением не более 350 м/с2.
Постоянно действующие линейные ускорения не более 500 м/с2.
Требования к надежности. Минимальный срок службы и сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет; или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет; или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 1 год; или при хранении на открытой площадке, вмонтированных в аппаратуру - 1 год.
Конструктивные данные. Реле РЭВ18 выполнено с одним высокочастотным герметизированным герконом МК-17 Де4.830.00137 на одно замыкание. По конструктивному исполнению реле РЭВ18 выполнено в двух вариантах: РЭВ18А и РЭВ18Б - с коаксиальными выводами.
Режимы работы реле приведены в табл. 3-49. Частные характеристики - в табл. 3-50. Износостойкость - в табл. 3-51. Материал контактов - Зл999,9; Ср999,9. Сопротивление электрического контакта 0,2 Ом. Масса реле не более 6,5 г.

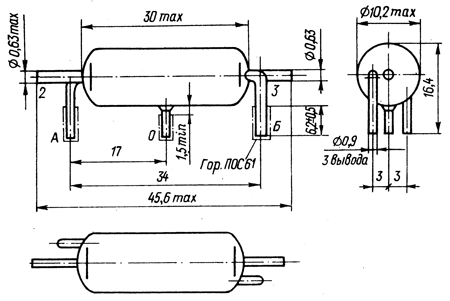

Рис. 3-39. Конструктивные данные реле РЭВ18А

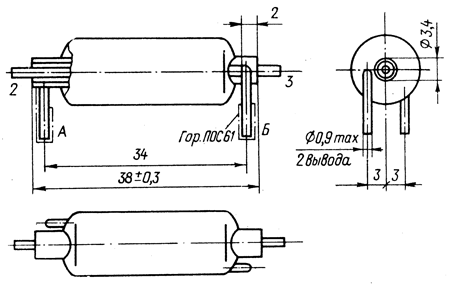

Рис. 3-40. Конструктивные данные реле РЭВ18Б
Технические характеристики
Ток питания обмотки постоянный
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
в нормальных климатических условиях (обмотка обесточена) 500
при максимальной температуре (после выдержки обмотки под рабочим напряжением) 20
в условиях повышенной влажности 5
Испытательное переменное напряжение, В:
в нормальных климатических условиях:
между токоведущими элементами и корпусом, между контактами и обмоткой 350
между разомкнутыми контактами 180
в условиях повышенной влажности и при пониженном атмосферном давлении:
между токоведущими элементами и корпусом, между контактами и обмоткой 150
между разомкнутыми контактами 130
Непрерывное нахождение обмотки под напряжением не более 50 ч.
Суммарное время нахождения обмотки под напряжением 100 ч.
Переходное затухание сигнала между обмоткой и контактами реле варианта РЭВ18Б
на частоте 20-150 кГц ориентировочно составляет 50 - 55 дБ
на частоте 0,15-100 мГц 55-70 дБ
Электрическая емкость между разомкнутыми контактами (с исключением емкости между контактами и корпусом - проходной емкости) для реле РЭВ18А и РЭВ18Б должна быть не более 0,5 пФ
Электрическая емкость между одним (любым) контактом и корпусом должна быть
для реле РЭВ18А не более 1,6 пФ
для реле РЭВ18Б 2 пФ
Сопротивление потерь по переменному току на частоте 60 МГц на стадии поставки, хранения и эксплуатации не более 0,4 Ом.
Рис. 3-41. Принципиальная электрическая схема реле РЭВ18А
Рис. 3-42. Принципиальная электрическая схема реле РЭВ18Б
Режимы работы реле. Таблица 3-49
Испол­нение Рабочее напряжение, В Температура окружающей среды, °С Атмосферное давление, Па
РС4.569.800-01
РС4.569.800-02
27 +2.7/-4.05 -60...+70
-60...+55
-60...+35
95976-303924
666,5-95976
133,3•10-6-666,5
  27 +7/-5 -60...+55 95976-303924
РС4.569.800-03
РС4.569.800-04
12,6±1,3 -60...+70
-60...+55
-60...+35
95976-303924
666,5-95976
133,3•10-6-666,5
РС4.569.800-05
РС4.569.800-06
6,3±0,63 -60...+70
-60...+55
-60...+35
95976-303924
666,5-95976
133,3•10-6-666,5
Частные характеристики. Таблица 3-50
Исполнение Сопротивление, Ом Напряжение, В Время, мс
срабатывания отпускания срабатывания отпускания
РС4.569.800-01
РС4.569.800-02
2900 +435/-580 16 2,8 1,5 0,5
РС4.569.800-03
РС4.569.800-04
730±109,5 7,8 1,4
РС4.569.800-05
РС4.569.800-06
170±25,5 3,5 0,6
Износостойкость. Таблица 3-51
Режим коммутации Вид нагрузки Частота коммутируемого тока, Гц Род тока Частота срабатывания, Гц, не более Число коммутационных циклов
Ток, А Напряжение на разомкнутых контактах, В Коммутируемая мощность, Вт, не более суммарное в том числе при температуре +70°С
5•10-6 - 10-2 -5•10-2 - 6 - Активная 0 - 104 Постоянный
Переменный
100 3•106 0,6•106
0,2•10-6 - 0,25 -5•10-2 - 80 5
7,5
104 - 106 Переменный 107
105
2•106
2•104
50•10-12 - 0,25 2•10-6 - 80 5
7,5
106 - 108 107
105
2•106
2•104
