Реле РЭС47

Реле РЭС47

Реле РЭС47 - герметичное, двухпозиционное, одностабильное, с двумя пере­ключающими контактами, питаемое постоянным током, предназначено для ком­мутации электрических цепей постоянного и переменного тока частотой 50-2500.Гц.
Реле РЭС47 соответствует требованиям ГОСТ 16121-86 и техническим усло­виям РФ0.450.047ТУ.
Условия эксплуатации.
Температура окружающей среды - в соответствии с табл. 2-48.
Циклическое воздействие температур для реле исполнений РФ4.500.407-00, РФ4.500.407-01, РФ4.500,407-05, РФ4.500.407-07 -60 и +85°С; для реле исполнений РФ4.500.407-02, РФ4.500.407-03, РФ4.500.407-04, РФ4.500.407-06, РФ4.500.407-08, РФ4.500.407-09 -60 и +75°С.
Повышенная относительная влажность до 98% при температуре +35°С.
Атмосферное давление от 133,3•10-8 до 3,04•105 Па.
Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот: от 5 до 50 Гц - с амплитудой не более 1 мм; от 50 до 1000 Гц - с ускоре­нием не более 150 м/с2; от 1000 до 3000 Гц - не более 120 м/с2.
Ударная прочность. При одиночных ударах с ускорением не более 5000 м/с2 - 2 удара; с ускорением не более 1500 м/с2 - 9 ударов. При многократных ударах с ускорением не более 750 м/с2 - (4000 ± 332) ударов; с ускорением не более 350 м/с2 - (10000 ± 332) ударов.
Ударная устойчивость - с ускорением не более 350 м/с2.
Постоянно действующие линейные ускорения не более 750 м/с2.
Воздействие акустических шумов - в диапазоне частот от 100 до 10000 Гц с уровнем звукового давления не более 63,2 Па.
Требования к надежности. Минимальный срок службы и сохраняемости реле в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет; или при хранении в не­отапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппара­туру - 6 лет; или при хранении под навесом, в упаковке изготовителя и вмонти­рованных в аппаратуру - 3 года; или при хранении на открытой площадке, вмон­тированных в аппаратуру - 3 года.
Конструктивные данные. Конструктивные данные и маркировка выводов реле приведены на рис. 2-35. Разметка для крепления - на рис. 2-36. Электрическая схема нагрузки контактов - на рис. 2-37. Пример записи реле исполнения РФ4.500.407-01 в конструкторской документа­ции дан в табл. 2-47.
Режимы работы реле приведены в табл. 2-48. Частные характеристики - в табл. 2-49. Износостойкость - в табл. 2-50. Масса реле не более 9 г.

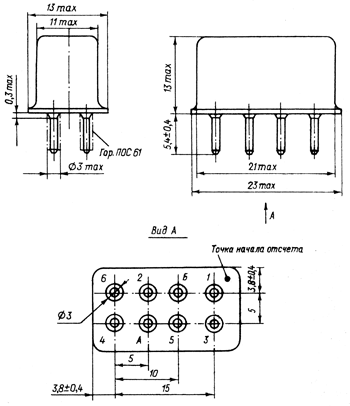

Рис. 2-35. Конструктивные данные и маркировка выводов реле РЭС47
Технические характеристики
Ток питания постоянный
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
в нормальных климатических условиях (обмотка обесточена) 200
при максимальной температуре (после выдержки-обмотки под рабочим напряжением) 50
в условиях повышенной влажности:
между обмоткой и корпусом, между обмоткой и контактами, между контактами, между контактами и корпусом 10
Испытательное переменное напряжение, В:
в нормальных климатических условиях:
между токоведущими элементами 350
между токоведущими элементами и корпусом 500
в условиях повышенной влажности:
между токоведущими элементами 300
между токоведущими элементами и корпусом 300
при пониженном атмосферном давлении:
между токоведущими элементами, между токоведущими элементами и корпусом 170

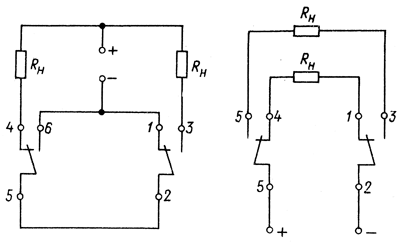

Рис. 2-37. Электрическая схема нагрузки контактов
Режимы работы реле. Таблица 2-48
Исполнение Рабочее напряжение, В Температура окружающей среды, °С Атмосферное давление, Па Время нахождения обмотки под напряжением Скважность
непрерывное, с суммарное, ч
РФ4.500.407-00 27± 3 + 85
+ 70
83979 - 106640
133,3•108 - 666
-
10
100
-
-
6
РФ4.500.407-01 12±1,2 + 85 83979 - 106640
133,3•10-8 - 666
-
10
100
-
-
6
РФ4.500.407-02 27 +7,0/-5,5 + 75
+ 70
83979 - 106640
133,3•10-8 - 666
-
10
100
-
-
6
РФ4.500.407-03 6 +2,0/-1,6 + 75
+ 70
83979 - 106640
133,3•10-8 - 666
-
10
100
-
-
6
РФ4.500.407-04 12±1,2 + 75
+ 70
83 979 - 106640
133,3•10-8 - 666
-
10
100
-
-
6
РФ4.500.407-05 + 85 83979 - 106640 - 10 -
+ 50 666 100
+ 70 133,3•10-8 - 666 10 6
РФ4.500.407-06 12 +4,0/-1,2 + 75
+ 50
83979-106640
666
- 100 -
+ 70 133,3•10-8 - 666 10 6
РФ4. 500.407-07 27±3 + 85
+ 50
83979 - 106640
666
- -
+ 70 133,3•10-8 - 666 10 6
РФ4. 500.407-08 27 +7,0/-5,5 + 75
+ 50
83979-106640
666
- -
+ 70 133,3•10-8 - 666 10 6
РФ4.500.407-09 6 +2,0/-1,6 + 75
+ 50
83979-106 640
666
- -
+ 70 133,3•10-8 - 666 10 6
Таблица 2-47
Обозначение Наименование
РФ4.500.407-01 Реле РЭС47 РФ0.450.047ТУ
Рис. 2-36. Разметка для крепления
Частные характеристики. Таблица 2-49
Исполнение Сопротивление обмотки, Ом Ток, мА Рабочее напряжение, В Время, мс Сопротивление электрического контакта, Ом, не более Материал контактов
срабатывания отпускания срабатывания, не более отпускания, не более
РФ4.500.407-00 650 +97,5/-65,0 23 3 27±3 5 при U=24 В 1,5 0,6 СрМгН-99
Ср999
РФ4.500.407-01 165 +16,5/-8,2 42 4 12±1,2 5 при U=10,8 В
РФ4.500.407-02 650±65 21,5 2,5 27 +7,0/-5,5* 5 при U=20 В
РФ4.500.407-03 165 +16,5/-8,2 42 4 12 +4,0/-1,2** 5 при U=10,8 В
РФ4.500.407-04 40 +4/-2 86 12 6 +2,0/-0.6*** 5 при U=5 В
РФ4.500.407-05 165 +16,5 /-8,2 42 4 12±1,2 5 при U=10,8 В СрМгН-99
ЗлКо(99,4-99,7)
Ср999
РФ4.500.407-06 12 +4,0/-1,2**
РФ4.500.407-07 650 +97,5/-65,0 23 3 27±3,0 5 при U=24 В
РФ4.500.407-08 650±65 21,5 2,5 27 +7,0/-5,5 5 при U=20 В
РФ4.500.407-09 40 +4/-2 86 12 6 +2,0/-0,6*** 5 при U=5 В
Допускается эксплуатация реле в повторно-кратковременном режиме (длительность импульса 10 с, пауза 50 с):
* при температуре окружающей среды +50°С и рабочем напряжении 27 +7,0/-6,5 B при рабочем напряжении 27 +9/-7 В в повторно-кратковременном режиме;
** при рабочем напряжении 12 +6/-2 В;
*** при рабочем напряжении 6 +3/-1 В.
Износостойкость. Таблица 2-50
Исполнение Режим коммутации Вид нагрузки Род тока Частота срабатыва­ния, Гц, не более Число коммутационных циклов
Допустимый ток. А Напряжение на разомкнутых контактах, В суммарное в том числе при максимальной температуре
РФ4.500.407-00
РФ4.500.407-01
РФ4.500.407-02
РФ4.500.407-03
РФ4.500.407-04
0,01-0,50
0,50-1,0
5-34* Активная Постоянный 1 105
5•104
25•103
12,5•103
0,05-0,30 12-115 соs ф=0,5 Переменный
50-2500 Гц
2•104 5•103
0,02-0,30 5-34* Индуктивная,
t<=0,007 с
Постоянный 104 2•103
0,05-0,30
1,0-1,50
1,5-2,0
12-150
5-34*
5-30*
Активная 3•104
1,5•104
5•103
104
3,75•103
1,25•103
2,0-3,0** 5-34* 0,5 2•103 103
Нагрузкой являются 1 - 5 обмоток реле РЭС47 1 105 2,5•104
0,20-1,60
4,5
5-30*
36
Обмотки реле Индуктивная*** Постоянный 5•103
104
1,25•103
2•103
РФ4.500.407-05
РФ4.500.407-06
РФ4.500.407-07
РФ4.500.407-08
РФ4.500.407-09
10-6 - 10-2
10-3 - 10-1
0,05-10
0,05-31*
Активная Постоянный 7 105
104
5•104
5•103
* Допускается увеличение напряжения до 36 В при сохранении коммутируемой мощности.
** При коммутации тока от 2 до 3 А при напряжении от 5 до 36 В контакты реле необходимо соединять по схемам, изображенным на рис. 2-37, где RH - сопротивление нагрузки.
*** Нагрузкой являются обмотки реле типа ДП. В этом режиме длительность импульса, подаваемого на обмотку реле РЭС47, не более 50 мс.
