Реле РЭС34
Реле РЭС34 - герметичное, двухпозиционное, одностабильное, с одним пере­ключающим контактом, питаемое постоянным током, предназначено для коммутации электрических цепей постоянного и переменного тока. Реле РЭС34 соответствует требованиям ГОСТ 16121-86 и техническим условиям РС0.459.001ТУ. Условия эксплуатации. Температура окружающей среды - в соответствии с табл. 2-32. Циклическое воздействие температур - в соответствии с табл. 2-32. Повышенная относительная влажность до 98% при температуре +35°С. Атмосферное давление от 133•10-6 до 305900 Па. Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот: от 5 до 20 Гц - с амплитудой не более 2,5 мм; от 20 до 50 Гц - не более 1,5 мм; от 50 до 3000 Гц - с ускорением не более 150 м/с2. Ударная прочность. При одиночных ударах с ускорением не более 3000 м/с2 - 9 ударов. При многократных ударах с ускорением не более 1000 м/с2 - (4000 ± 332) ударов, с ускорением не более 350 м/с2 - (10000±332) ударов. Ударная устойчивость - с ускорением не более 350 м/с2. Постоянно действующие линейные ускорения, не более: для реле исполнений РС4.524.370-00 - РС4.524.370-09, РС4.524.370-22 - РС4.524.370-25, РС4.524.370-29, РС4 524.370-31 - РС4.524.370-36 - 800 м/с2; для реле исполнения РС4.524.370-10 -300 м/с2; для реле исполнений РС4.524.370-21, РС4.524.370-26 - РС4.524.370-28, РС4.524.370-30 - 250 м/с2. Требования к надежности. Минимальный срок службы и сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет; или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет; или при хранении под навесом в упаковке изготовителя и вмонтированных в аппаратуру - 3 года; или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года. Конструктивные данные. Конструктивные данные реле приведены на рис. 2-23. Разметка для крепления - на рис. 2-24. Принципиальная электрическая схема - на рис. 2-25. Конструктивные данные реле с цоколевкой реле РЭС10 - на рис. 2-26. Разметка для крепления - на рис. 2-27. Маркировка реле РЭС34 с контактами на переключение показана на рис. 2-28, с контактами на замыкание - на рис. 2-29. Исполнения реле РЭС34 с цоколем реле РЭС10 (для замены реле РЭС10) приведены в табл. 2-33. Пример записи реле РЭС34 исполнения РС4.524.370-21 в конструкторской документации дан в табл. 2-34. Режимы работы реле приведены в табл. 2-35. Частные характеристики - в табл. 2-36. Износостойкость - в табл. 2-37. Масса реле исполнений РС4.524.370-00 - РС4.524.370-10 не более 11,5 г, исполнений РС4.524..370-21 - РС4.524.370-34 - не более 10 г.			Рис. 2-26. Конструктивные данные реле РЭС34 с цоколевкой реле РЭС10

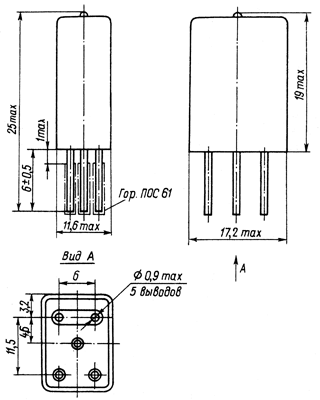

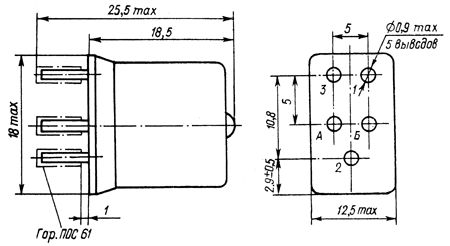

			Рис. 2-23. Конструктивные данные реле РЭС34
Технические характеристики Ток питания обмотки постоянный Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее: в нормальных климатических условиях (обмотка обесточена) 200 при максимальной температуре (после выдержки обмотки под рабочим напряжением) 20 в условиях повышенной влажности: между контактами, между контактами и корпусом, между обмоткой и корпусом, между обмоткой и контактами 10 Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В: в нормальных климатических условиях 500 в условиях повышенной влажности 300 при пониженном атмосферном давлении 170
Рис. 2-24, Разметка для крепления	Рис. 2-25. Принципиальная электрическая схема	Рис. 2-27. Разметка для крепления	Рис. 2-28. Маркировка выводов реле с контактами на переключение	Рис. 2-29. Маркировка выводов реле с контактами на замыкание
Таблица 2-32 Исполнение Предельная температура, °С РС4.524.370-01 - РС4.524.370-03 РС4.524.370-05 - РС4.524.370-09, РС4.524.370-21 РС4.524.370-23 - РС4.524.370-29, РС4.524.370-31 - РС4.524.370-33 -60... +100 РС4.524.370-00, РС4.524.370-04, РС4.524. 370-22 РС4.524.370-30 -60... +85 РС4.524.370-34 -60... +55 РС4.524.370-10 +5... +65 (при эксплуатации) -50... +50 (при хранении)
Таблица 2-33 Обозначение Исполнение реле РЭС10 в соответствии с РС0.452.049ТУ Расположение выводов РС4.525.370-21 РС4.529.031-01, РС4.529.031-16 Рис. 2-29 РС4.524.370-22 РС4.524.370-23 РС4.524.370-24 РС4.524.370-25 РС4.529.031-02, РС4.529.031-17 РС4.529.031-03, РС4.529.031-18 РС4.529.031-04, РС4.529.031-19 РС4.529.031-05, РС4.529.031-20 Рис. 2-28 РС4.524.370-26 РС4.524.370-27 РС4.524.370-28 РС4.529.031-06, РС4.529.031-21 РС4.529.031-07, РС4.529.031-22 РС4.529.031-08 Рис. 2-29 РС4.524.370-29 РС4.524.370-30 РС4.524.370-31 РС4.524.370-32 РС4.529.031-09 РС4.529.031-10 РС4.529.031-11 РС4.529.031-12 Рис. 2-28 РС4.524.370-33 РС4.524.370-34 РС4.529.031-13 РС4.529.031-14, РС4.529.031-23 Рис. 2-29 Рис. 2-28
Таблица 2-34 Обозначение Наименование РС4.524.370-21 Реле РЭС34 РС0.459.001ТУ
Режимы работы реле. Таблица 2-35 Исполнение Рабочий ток, мА Рабочее напряжение, В Температура окружающей среды, °С Атмосферное давление, Па Время непрерывного или суммарного нахождения обмотки под напряжением, ч РС4.524.370-00 10±0,5 10 +1,5/-1,0 10 +2,5/-1,0 - + 85 + 70 + 50 94760 - 305900 - 10±0,5 + 40 133•10-6 - 94760 РС4.524.370-01 - 27±3,0 27 +7,0/-3,5 27 +7/-4 + 100 + 70 + 50 94760 - 305900 27±3 + 40 133•10-6 - 94760 РС4. 524.370-02 10 +2/-1 10 +3/-1 10 +4/-1 + 100 + 70 + 50 94760 - 305900 10 +2/-1 + 40 133•10-6 - 94760 6±0,6 6 +1,0/-0,7 6 +2,0/-0,8 + 100 + 70 + 150 94760 - 305900 6±0,6 + 40 133•10-6 - 94760 РС4.524.370-04 10±0,5 10 +1,5/-1,0 10 +2,5/-1,0 - + 85 + 70 + 50 94760 - 305900 10±0,5 + 40 133•10-6 - 94760 РС4.524.370-05 - 27±3,0 27 +7,0/-3,5 27 +7/-4 + 100 + 70 + 50 94760 - 305900 27±3 + 40 133•10-6 - 94760 РС4.524.370-06 6±0,6 6 +1,0/-0,7 6 +2,0/-0,8 + 100 + 70 + 50 94760 - 305900 6 ±0,6 + 40 133•10-6 - 94760 РС4.524.370-07 10 +2/-1 10 +3/-1 + 100 + 70 94760 - 305900 10 +2/-1 + 40 133•10-6 - 94760 РС4.524.370-08 17 +0,5/-1,0 17 +3/-1 17 +4/-1 - + 100 + 70 + 50 94760 - 305900 17 +0.5/-1,0 + 40 133•10-6 - 94760 РС4.524.370-09 17 +0.5/-1,0 17 +3/-1 17 +4/-1 + 100 + 70 + 50 94760 - 305900 17 +0,5/-1,0 + 40 133•10-6 - 94760 РС4.524.370-10 - 27±3 + 65 + 40 94760 - 305900 133•10-6 - 94760 РС4.524.370-21 7,5±0,5 7,5 +2,5/-0,5 7,5 +1,0/-0,5 - + 100 + 70 + 50 94760 - 305900 100 7,5 +4,5/-0,5 + 50 750 + 60 666 - 305900 50 7,5±0,5 + 40 133•10-6 - 94760 100 РС4.524.370-22 РС4.524.370-30 10±0,5 10 +1,5/-1,0 10 +2,5/-1,0 + 85 + 70 + 50 94760 - 305900 100 10 +2,0/-0,5 + 50 750 + 60 666 - 305900 50 10±0,5 + 40 133•10-6 - 94760 100 РС4.524.370-23 РС4.524.370-31 - 27±3,0 27 +7,0/-3,5 27 +7/-4 + 100 + 70 + 50 94760 - 305900 100 27 +8/-3 + 50 750 27 +8/-3 27±3,0 + 60 + 40 666 - 305900 133•10-6 - 94760 50 100 РС4.524.370-24 РС4.524.370-29 10 +2/-1 10 +3/-1 10 +4/-1 + 100 + 70 + 50 94760 - 305900 100 10 +5/-1 + 50 750 + 60 666 - 305900 50 10 +2/-1 + 40 133•10-6 - 94760 100 РС4.524.370-25 РС4.524.370-32 6±0,6 6 +1,0/-0,7 6 +2,0/-0,8 + 100 + 70 + 50 94760 - 305900 100 6 +4,0/-0,6 + 50 750 + 60 666 - 305 900 50 6±0,6 + 100 133•10-6 - 94760 100 РС4.524.370-26 РС4.524.370-33 12,5±0,5 12,5 +2,5/-0,5 - + 100 + 70 94760 - 305900 100 12,5 +5,5/-0,5 + 50 750 12,5 +2,5/-0,5 12,5±0,5 + 60 + 40 666 - 305900 133•10-6 - 94 760 50 100 РС4.524.370-27 - 10 +2/-5 10 +2,5/-3,0 + 100 + 70 94760 - 305900 100 10 +5/-3 + 50 750 10 +2,5/-3,0 10 +2/-3 + 60 + 40 666 - 305900 133•10-6 - 94760 50 100 РС4.524.370-28 10 +2/-3 10 +2,5/-3,0 + 100 + 70 94760 - 305900 100 10 +5/-3 + 50 750 10 +2,5/-3,0 10 +2/-3 + 60 +40 666-305900 133•10-6 - 94760 50 100 РС4.524.370-34 4,6±0,6 + 55 + 50 94760 - 305900 100 750 + 20 666 - 305900 50
Частные характеристики. Таблица 2-36 Исполнение Сопротивление обмотки, Ом Ток, мА Время, мс Сопротивление электрического контакта, Ом, не более Материал контактов срабатывания, не более отпускания, не более срабатывания, не более отпускания, не более дребезга контактов при срабатывания, не более при отпускании, не более РС4.524.370-00 4200±840 8 1,2 7,5 2 1,5 4 1 ПлИ-10 РС4.524.370-01 630±94 21 3,2 5,3 1,3 РС4.524.370-02 РС4.524.370-03 120±18 45±6,75 47 75 7 11,5 6,3 РС4.524.370-04 4200±840 8 1,2 7,5 1,5 0,5 Ср999 Зл999,9 РС4.524.370-05 РС4.524.370-06 РС4.524.370-07 630±94,5 45±6,75 120±18 21 75 47 3,2 11,6 7 6,3 1,3 РС4.524.370-08 1600±240 13,5 2 7,5 1,5 РС4.524.370-09 1 ПлИ-10 РС4.524.370-10 630±94,5 22,5 4,5 6,3 1,3 0,5 Ср999 Зл999,9 РС4.524.370-21 РС4.524.370-22 4200±840 6 8 0,8 1,2 7,5 1,5 1 ПлИ-10 РС4.524.370-23 РС4.524.370-24 РС4.524.370-25 630±94,5 120±18 45±6,75 21 47 75 3 7 11,5 6,3 1,3 РС4.524.370-26 1600±240 10 1,3 7,5 1,5 РС4.524,370-27 РС4.524.370-28 120+18 35 5 6,3 1,3 РС4.524.370-29 47 7 0,5 Ср999 Зл999,9 РС4.524.370-30 4200±840 8 1,2 7,5 1,6 РС4.524.370-31 РС4.524.370-32 630±94,5 45±6,75 21 75 3,2 11,5 6,3 1,3 РС4.524.370-33 1600±240 10 1,3 7,5 1,5 РС4.524.370-34 21±2,1 125 15 6,3 1,3 1 ПлИ-10
Износостойкость. Таблица 2-37 Исполнение Режим коммутации Вид нагрузки Род тока Частота срабатывания, Гц, не более Число коммутационных циклов Допустимый ток, А Напряжение на разомкнутых контактах, В суммарное в том числе при максимальной температуре РС4.524.370-00 РС4.524.370-01 РС4.524.370-02 РС4.524.370-03 РС4.524.370-09 0,01-0,10 0,10-2,0 0,10-0,30 20-34 6-30 6-250* Активная Постоянный 7 105 2,5•104 0,20-0,50 6-115 Переменный 50-1100 Гц 8 0,01-0,15 20-34 Индуктивная**, t<=0,015 с Постоянный 5 5-104 1,25•104 0,15-0,50 0,50-1,0 6-34 1 2,5•104 104 0,625•104 2,5•103 0,20-0,25 6-115 соsf=>0,3 Переменный 500-1100 Гц 5•104 1,25•104 0,10-2,0 6-34 Индуктивная Постоянный 7 104 2,5•103 РС4.524.370-04 РС4.524.370-05 РС4.524.370-06 РС4.524.370-07 РС4.524.370-08 РС4.524.370-10 10-6 - 10-3 10-3 - 5•10-2 5•10-2 - 10-1 0,01-5*3 2-10 6-34 Активная Постоянный 7 5•106 106 105 9•105 25•104 25•103 2,5•10-2 - 1,5•10-1 10-1 - 2•10-1 6-30 6-34 Индуктивная**, t<=0,015 с Активная 1 5 5•104 104 12,5•103 2,5•103 РС4.524.370-21 РС4.524.370-25 РС4.524.370-27 РС4.524.370-34 0,01-0,1 0,1-2,0 0,1-0,3 20-34 6-30 6-250* Активная Постоянный 7 105 2,5•104 0,2-0,5 6-115 Переменный 50-1100 Гц 8 РС4.524.370-21 РС4.524.370-25 РС4.524.370-27 РС4.524.370-34 0,01-0,15 20-34 Индуктивная**, t<=0,015 с Постоянный 5 5•104 1,25•104 0,15-0,5 0,5-1,0 6-34 1 2,5•104 104 0,625•104 2,5•103 0,1-0,25 0,1-2,0 6-115 6-34 cos f=>0,3 Активная Переменный 50-1100 Гц Постоянный 1,25 7 4•104 104 104 2,5•103 РС4.524.370-26 0,01-0,1 0,1-2,0 0,1-0,3 20-34 6-30 6-250* Активная Постоянный 7 105 2,5•104 0,2-0,5 6-115 Переменный 50-1100 Гц 8 0,01-0,15 20-34 Индуктивная**, t<=0,015 с Постоянный 5 5•104 1,25•104 0,15-0,5 0,5-1,0 6-34 1 2,5•104 104 0,625•104 2,5•103 0,1-0,25 6-115 cos f=>0,3 Переменный 50-1100 Гц 1,25 4•104 104 *4 0,1-2,0 0,8-1,0 6-34 60 Активная Постоянный Переменный 50-1100 Гц 7 5 104 2•104 2,5-103 104 *4 РС4.524.370-28 РС4.524.370-33 10-6 - 10-3 5•10-6 -10-5 10-3 - 5•10-2 0,01-5 0,05-34 2-10 Активная Постоянный 7 5 7 5•106 105 106 9•105 2,5•104 2,5•104 10-5 - 2•10-4 2•10-4 - 5•10-3 5•10-3 - 10-1 0,5-34 1-34 6-34   5 105 2,5•104 2,5•10-2 - 15•10-2 6-30 Индуктивная**, t<=0,015 с 1 5•104 12,5•103 10-2 - 5•10-2 10-60 Активная 5 10-1 - 2•10-1 6-34 104 2,5•103 Нагрузкой являются не более пяти параллельно включенных обмоток реле РЭС10 Индуктивная * При пониженном атмосферном давлении (от 133•10-6 до 53200 Па) напряжение на контактах не более 170 В постоянного тока. ** При коммутации режима 0,025 - 0,15 А, 6 - 30 В при t<=0,015 с у реле с серебряными позолоченными контактами индуктивная нагрузка шунтируется диодами типа Д220А или Д220Б. *3 Сопротивление нагрузки должно быть в пределах от 5 до 500 кОм. *4 При температуре окружающей среды +60 °С.
