Прямоугольные соединители СНП58, СНО63

Прямоугольные соединители СНП58, СНО63
Технические условия Ке0.364.043 ТУ
Область применения. Применяются в вычислительных комплексах, в приборостроении, в автоматизированных системах управления технологическими процессами.
Назначение.Соединители электрические низкочастотные прямоугольные типов СНП 58 для печатного монтажа и СНО 63 для объемного монтажа, врубного сочленения предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 250В, 400В, 1000В (в зависимости от контактности) и силе тока до 2А.
Технические характеристики
Климатическое исполнение, В 2,1
Количество контактов 16, 32, 48, 64
Шаг контактов, мм 2,5
Сопротивление контактов, Ом 0,015
Сопротивление изоляции, МОм 5000
Температура окружающей среды, °С -60...+70
Усилие расчленения контактов, кгс 0,03
Вибрация:
диапазон частот, Гц 1-2000
амплитуда ускорение, g 10
Многократные удары: пиковое ударное ускорение, g 40
длительность действия, мс 2-10
Одиночные удары: пиковое ударное ускорение, g 500
длительность действия, мс 1-2
Минимальная наработка: час 10000
Количество сочленений-расчленений 500

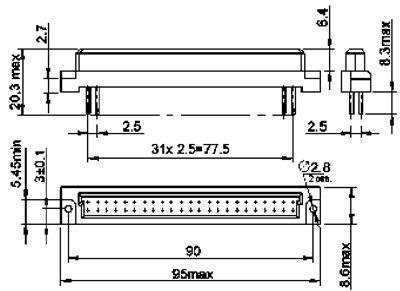

Розетка СНО63

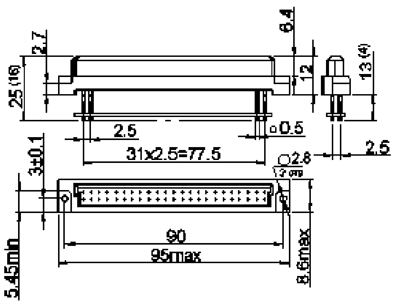

Розетка СНП58

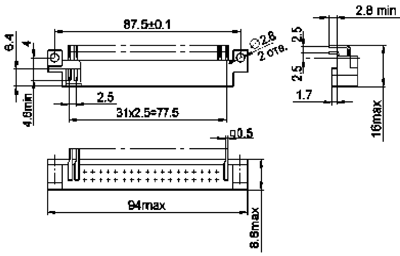

Вилка СНП58
