Cоединители типa РП10 |
| бРО.364.025 ТУ, ГЕО.364.004 ТУ, НЩО.364.005 ТУ Соединители внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Вид климатического исполнения - УХЛ, В. Вид приемки - 1, 5, 9. Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки. Покрытие контактовактов серебро и олово-висмут. Вилки и розетки имеют ловители и плавающие контактовакты. |
| Схема построения условного обозначения РП10 |
РП |
10 |
7 |
«З» |
Л |
У/П- |
УН/УП- |
П- |
О- |
В |
Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный |
|
|
|
|
|
|
|
|
|
|
Порядковый номер разработки |
|
|
|
|
|
|
|
|
|
|
контактовактов (7,11,15,22,30,42) |
|
|
|
|
|
|
|
|
|
|
Наличие замка для фиксации сочлененного положения |
|
|
|
|
|
|
|
|
|
|
Наличие ловителей (направляющих штырей, втулок) |
|
|
|
|
|
|
|
|
|
|
Наличие корпуса с угловым - (У) / прямым (П) выходом кабеля (жгута) |
|
|
|
|
|
|
|
|
|
|
Наличие универсального (пластмассового) корпуса (с прямым - ПН, угловым - УН выходом кабеля) |
|
|
|
|
|
|
|
|
|
|
Изолятор из термопластичного материала |
|
|
|
|
|
|
|
|
|
|
Покрытие контактовактов олово-висмут (без буквы «О» - покрытие контактовактов серебром) |
|
|
|
|
|
|
|
|
|
|
Всеклиматическое исполнение |
|
|
|
|
|
|
|
|
|
|
|
| Технические характеристики |
Рабочее напряжение, В |
1500
1550 - «В» (ПЗ) |
Сила электрического тока на один контактовакт, А, не более |
15 |
Сопротивление контактовактов, Ом, не более |
0,004
0,02 -УХЛ 2.1(ОТК) |
Температура окружающей среды, °С |
-60 - +125 |
Количество контактовактов |
7,11,15,22,30,42 |
|

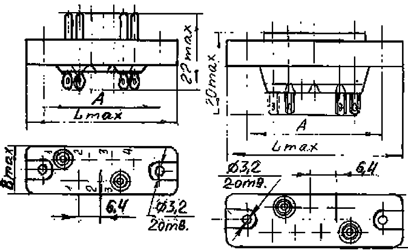

| Вилка без корпуса / Розетка без корпуса |
 |
Обозначение |
Количество рядов |
Количество контактов |
А |
В |
L |
РП10-7 |
2 |
7 |
32,5 |
12,5 |
42,5 |
РП10-11 |
11 |
45 |
55,0 |
РП10-15 |
15 |
58 |
68,0 |
|

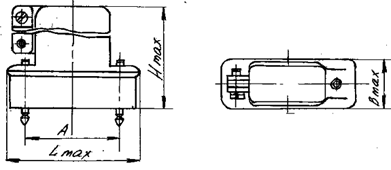

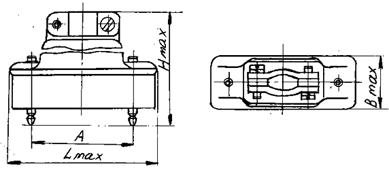

| Вилка и розетка в прямом корпусе |

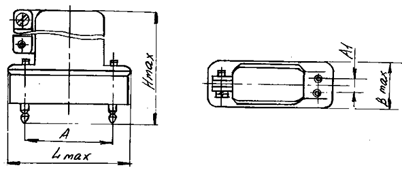

Вилка и розетка в угловом корпусе |
 |
 |
Обозначение |
Количество рядов |
Количество контактов |
А |
Вmax |
Lmax |
Нmax |
Обозначение |
Количество рядов |
Количество контактов |
А |
Вmax |
Lmax |
Нmax |
РП10-7ЛП |
2 |
7 |
32,5 |
17,7 |
49,5 |
61,6 |
РП10-7ЛУ |
2 |
7 |
32,5 |
17,7 |
49,5 |
61,6 |
РП10-11ЛП |
11 |
45 |
62,0 |
53,6 |
РП10-11ЛУ |
11 |
45 |
62,0 |
53,6 |
РП10-15ЛП |
15 |
58 |
75,0 |
61,6 |
РП10-15ЛУ |
15 |
58 |
75,0 |
61,6 |
РП10-22ЛП |
3 |
22 |
26,2 |
55,6 |
РП10-22ЛУ |
3 |
22 |
26,2 |
55,6 |
|
| Вилка и розетка в прямом корпусе |

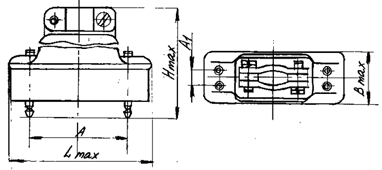

Вилка и розетка в угловом корпусе |
 |
 |
Обозначение |
Количество рядов |
Количество контактов |
А |
А1 |
Вmax |
Lmax |
Нmax |
Обозначение |
Количество рядов |
Количество контактов. |
А |
А1 |
Вmax |
Lmax |
Нmax |
РП10-30ЛП |
3 |
30 |
77 |
11 |
26,2 |
94 |
70 |
РП10-30ЛУ |
3 |
30 |
77 |
11 |
26,2 |
94 |
70 |
РП10-42ЛП |
4 |
42 |
80 |
16 |
31,2 |
97 |
74 |
РП10-42ЛУ |
4 |
42 |
80 |
16 |
31,2 |
97 |
74 |
|
| Вилка без корпуса |
Розетка без корпуса |
 |
 |
Обозначение |
Количество рядов |
Количество контактов. |
А |
Вmax |
Lmax |
Обозначение |
Количество рядов |
Количество контактов. |
А |
Вmax |
Lmax |
РП10-20 |
3 |
22 |
58 |
21 |
68 |
РП10-20 |
3 |
22 |
58 |
21 |
68 |
РП10-30 |
30 |
77 |
87 |
РП10-30 |
30 |
77 |
87 |
РП10-42 |
4 |
42 |
80 |
26 |
90 |
РП10-42 |
4 |
42 |
80 |
26 |
90 |
Вилка с ловителями |
Вилка с ловителями |
 |
 |
Обозначение |
Количество рядов |
Количество контактов. |
А |
Вmax |
Lmax |
Обозначение |
Количество рядов |
Количество контактов. |
А |
Вmax |
Lmax |
РП10-7Л |
2 |
7 |
32,5 |
12,5 |
42,5 |
РП10-22Л |
3 |
22 |
58 |
21 |
68 |
РП10-11Л |
11 |
45,0 |
55,0 |
РП10-30Л |
30 |
77 |
87 |
РП10-15Л |
15 |
58,0 |
68,0 |
РП10-42Л |
4 |
42 |
80 |
26 |
90 |
Розетка с ловителями |
Розетка с ловителями |
 |
 |
Обозначение |
Количество рядов |
Количество контактов. |
А |
Вmax |
Lmax |
Обозначение |
Количество рядов |
Количество контактов. |
А |
Вmax |
Lmax |
РП10-7Л |
2 |
7 |
32,5 |
12,5 |
42,5 |
РП10-22Л |
3 |
22 |
- |
21 |
68 |
РП10-11Л |
11 |
45 |
55,0 |
РП10-30Л |
30 |
11 |
87 |
РП10-15Л |
15 |
58 |
68,0 |
РП10-42Л |
4 |
42 |
16 |
26 |
90 |
Вилка с замками |
Вилка с замками |
 |
 |
Обозначение |
Количество рядов |
Количество контактов. |
А |
Вmax |
Lmax |
Обозначение |
Количество рядов |
Количество контактов. |
А |
Вmax |
Lmax |
РП10-7«З» |
2 |
7 |
32,5 |
12,5 |
42,5 |
РП10-22«З» |
3 |
22 |
- |
21 |
68 |
РП10-11«З» |
11 |
45 |
55,0 |
РП10-30«З» |
30 |
11 |
87 |
РП10-15«З» |
15 |
58 |
68,0 |
РП10-42«З» |
4 |
42 |
16 |
26 |
90 |
|

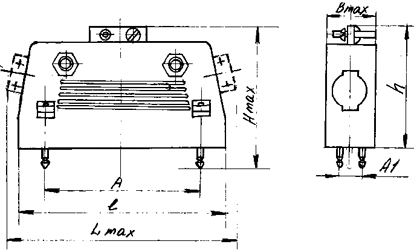

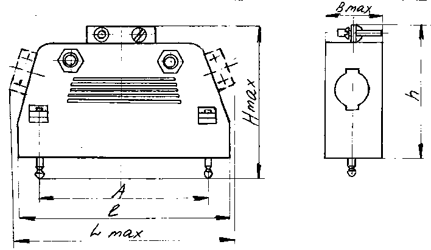

| Вилка и розетка в универсальном корпусе |
 |
 |
Обозначение |
Количество рядов |
Количество контактов. |
А |
l |
Lmax |
Вmax |
h |
Нmax |
Обозначение |
Количество рядов |
Количество контактов |
А |
А1 |
l |
Lmax |
Вmax |
h |
Нmax |
РП10-7ЛУН |
2 |
7 |
32,5 |
47 |
55,8 |
18,5 |
57 |
70 |
РП10-30ЛУН |
3 |
30 |
77 |
11 |
91,5 |
100,3 |
27 |
65 |
78 |
РП10-11ЛУН |
11 |
45,0 |
59,5 |
68,3 |
РП10-42ЛУН |
4 |
42 |
80 |
16 |
94,5 |
103,3 |
32 |
65 |
78 |
РП10-15ЛУН |
15 |
58,0 |
72,5 |
81,3 |
|
РП10-22ЛУН |
3 |
22 |
27,0 |
65 |
78 |
|
| Розетка с замками |
Розетка с замками |
 |
 |
Обозначение |
Количество рядов |
Количество контактов. |
А |
Вmax |
Lmax |
Обозначение |
Количество рядов |
Количество контактов. |
А |
А1 |
Lmax |
Вmax |
РП10-7«З» |
2 |
7 |
32,5 |
12,5 |
42,5 |
РП10-30«З» |
3 |
30 |
77 |
11 |
87 |
21 |
РП10-11«З» |
11 |
45,0 |
55,0 |
РП10-42«З» |
4 |
42 |
80 |
16 |
90 |
16 |
РП10-15«З» |
15 |
58,0 |
68,0 |
|
| РП10-22«З» |
3 |
22 |
21,0 |
|
