Cоединители типа ГРПМШ-2

НЩО.364.034 ТУ «В», бРО.364.091 ТУ «В» Соединители типа ГРПМШ-2 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 В и силе тока до 3 А, изготавливаемые для нужд народного хозяйства. Вилки и розетки имеют однотипные и смешанные направляющие эле­менты-ловители. Контакты вилки «плавающие», состоят из двух частей соединенных оплавлением. Хвостовики контактов - для объемного монтажа. Розетка имеет «плавающие контакты». Хвостовики контактов - для объемного монтажа. Вид приемки 1, 5.

Схема построения условного обозначения ГРПМШ-2               ГРПМШ 2 30,46,62) Ш(Г) О Пл 2(0) В Тип соединителя: ручного сочленения (расчленения), общего назначения, низкочастотный, прямоугольный               Порядковый номер разработки               Количество контактов               Тип контакта: Ш - штыревой контакт; Г - гнездовой контакт               Обычное исполнение               Плавающее исполнение               Покрытие рабочей части контактов: 2 - серебро 0 - олово-висмут               Всеклиматическое исполнение (серебряное покрытие)

Tехнические характеристики Рабочее напряжение, В 250 Сила электрического тока на один контакт, А 3 Сопротивление контактов, Ом, не более 0,01 Температура окружающей среды, °С -60...+85

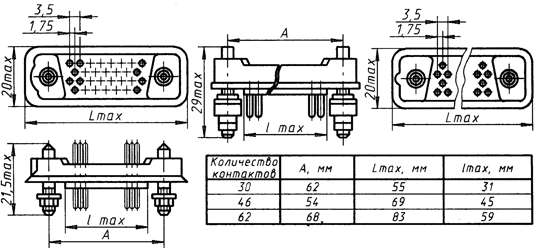

Вилка ГРПМШ-2-30(46,62)ШО2 Розетка ГРПМШ-2-30(46,60)ГО2

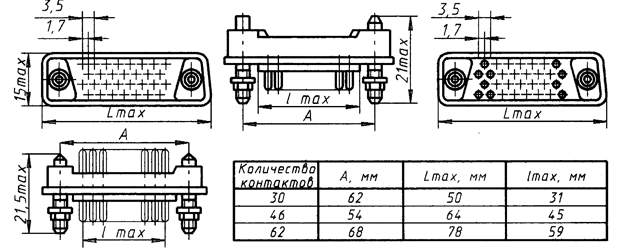

Вилка ГРПМШ-2-30(46,62)Ш02 Розетка ГРПМШ-2-30(46,60)ГПл2
