Тумблеры ПТ57
АГО.360.053ТУ
Предназначены для работы в цепях постоянного и переменного тока в радиоэлектронной аппаратуре. Тумблеры изготавливаются во всеклиматическом исполнении, являются изделиями ручного управления и предназначены для объемного монтажа;
Технические характеристики Типономинал Материал контактов Схема электрическая Масса, г Усилие переключения ПТ57-1-1 ПТ57-1-3 Золото биметалл 13 0,5 - 4 Н ПТ57-2-1 ПТ57-2-3 Золото биметалл 13 0,5 - 4 Н ПТ57-3-1 ПТ57-3-3 Золото биметалл 13 0,5 - 10 Н ПТ57-4-1 ПТ57-4-3 Золото биметалл 13 0,5 - 10 Н ПТ57-5-1 ПТ57-5-3 Золото биметалл 18 0,8 - 7 Н ПТ57-6-1 ПТ57-6-3 Золото биметалл 18 0,8 - 7 Н ПТ57-7-1 ПТ57-7-3 Золото биметалл 18 0,8 - 16 Н ПТ57-8-1 ПТ57-8-3 Золото биметалл 19 0,8 - 16 Н ПТ57-9-1 ПТ57-9-3 Золото биметалл 25 1 - 10 Н ПТ57-10-1 ПТ57-10-3 Золото биметалл 25 1 - 23 Н ПТ57-11-1 ПТ57-11-3 Золото биметалл 25 1 - 23 Н		Разметка для крепления

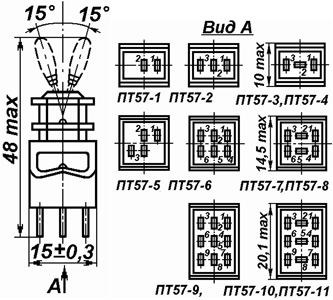

	Габаритные размеры
Сопротивление электрического контакта - не более 0,05 Ом Сопротивление изоляции - не менее 1000 Мом Испытательное напряжение: - для типономинала 1 - 500 В эфф. - для типономинала 3 -750 В эфф. Диапазон рабочих температур: - для кнопок с приемкой «1» - от -45°С до +55°С - для кнопок с приемкой «5» - от -60°С до +85°С Гарантийный срок с даты изготовления (приемки): - для кнопок с приемкой «1» - 10 лет - для кнопок с приемкой «5» - 15 лет
Коммутационная способность на постоянном токе Типономинал Род тока Вид нагрузки Электрические режимы коммутации Число циклов коммутации Примечание Imin – Imax, А Umin – Umax, В Pmax, Вт (ВА) ПТ57-1-1 … ПТ57-11-1 Пост. Активная 1х10-6-0,1 1х10-4-36 3,6 50000 75000* * -для типономиналов ПТ57-1-1 ПТп7-2-1 ПТ57-5-1 ПТ57-6-1 с приемкой «5» Индукт. 1х10-6-0,1 1х10-4-36 3,6 Перем. Активная 1х10-6-1 1х10-4- 36 3,6 Индукт. 1х10-6-1 1х10-4-36 3,6 ПТ57-1-3 … ПТ57-8-3 Пост. Активная 0,1 - 5 0,1 - 36 160 10 000 Индукт. 0,1 - 5 0,1 - 36 65 1500 - 10000 Перем. Активная 0,1 - 3 (6**) 0,1 - 250 460 (660**) 10 000 Индукт. 0,1 - 5 0,1 - 127 140 (200**) 1500 - 10000 ПТ57-9-3 ПТ57-10-3 ПТ57-11-3 Пост. Активная 0,1 - 5 0,1 - 36 112 10 000 Индукт. 0,1 - 5 0,1 - 36 46 1500 - 10000 Перем. Активная 0,1 - 3 (6**) 0,1 - 250 460 (462**) 10 000 Индукт. 0,1 - 5 0,1 - 127 140 1500 - 10000 ** - ток и максимальная коммутируемая мощность для тумблеров ПТ57 с приемкой «5». При применении тумблеров с приемкой «1» в цепях с указанной мощностью, число циклов переключения снижается в 1,4 раза
