Тумблеры однополюсные П1Т3, П1Т4

Тумблеры однополюсные П1Т3, П1Т4
Предназначены для работы в электрических цепях постоянного и переменного тока в радиоэлектронной аппаратуре. Изделия ручного управления. Изготавливаются во всеклиматическом исполнении и предназначены для объемного монтажа. Тумблеры П1Т4 изготавливаются с протектором и без протектора.
Технические характеристики:
Масса тумблеров:
П1Т3 - не более 7,5 г, П1Т4 - не более 10 г, П1Т4П - 11 г
Усилие переключения - от 1 до 7 Н
Сопротивление электрического контакта - не более 0,05 Ом
Сопротивление изоляции - не менее 1000 Мом
Электрическая прочность изоляции: 750 В
Диапазон рабочих температур:
- для изделий с приемкой «1» - от -45°С до +55°С
- для изделий с приемкой «5» - от -60°С до +85°С
Гарантийный срок хранения с даты изготовления:
- для изделий с приемкой «1» - 10 лет
- для изделий с приемкой «5» - 20 лет
Гарантийный срок эксплуатации для изделий с приемкой «1» - 36 мес. с момента ввода изделия в эксплуатацию при наработке, не превышающей кол-ва циклов переключения, приведенных в таблице.
Конструктивные исполнения
Типономинал «1» - материал контактов - золото;
Типономинал «2» - материал контактов - серебро;

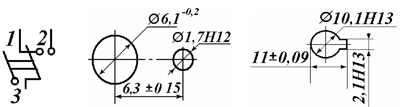

Схема коммутации, разметка для крепления
П1Т3 П1Т4>
Типономинал, приемка Род тока Вид нагрузки Электрические режимы коммутации Число коммутац.циклов
Imin - Imax, А Umin - Umax, В P max, Вт (ВА)
П1Т3-1, П1Т4-1, приемка «01» и «05» Пост. Активн.. 10-5 - 0,2 0,1 - 36 7,2 25000
Индукт. 10-5 - 0,2 0,1 - 36 7,2 15000
Перем. Активн. 10-5 - 0,2 0,1 - 127 25,4 20000
Активн. 10-5 - 0,2 0,1 - 127 12,7 15000
П1Т3-2, П1Т4-2, приемка «01» Пост. Активн.. 10-4 - 1 0,1 - 36 36 25000
Индукт. 0,1 - 1 5 - 36 36 10000
Перем. Активн.. 10-4 - 0,1 0,1 - 36 3,6 25000
0,1 - 0,5 5 - 250 125 20000
0,1 - 1 5 - 250 250 15000
Индукт. 0,1 - 0,5 5 - 250 62,5 5000
0,1 - 1 5 - 250 125 5000
П1Т3-2, П1Т4-2, приемка «05» Пост. Активн.. 0,1 - 1 5 - 36 36 25000
Индукт. 0,1 - 1 5 - 36 36 10000
Перем. Активн.. 0,1 - 0,5 5 - 250 125 20 000
0,1 - 1 5 - 250 250 20 000
Индукт. 0,1 - 0,5 5 - 250 62,5 5 000
0,1 - 1 5 - 250 125 5 000
Габаритные размеры П1Т4-1(2), П1Т4-1П(2П)
 Габаритные размеры П1Т3
