ПКн61
Предназначены для коммутации цепей постоянного и переменного тока частотой до 30 МГц. Климатическое исполнение - УХЛ 2.1. Сопротивление изоляции - не менее 1000 МОм Сопротивление электрического контакта - не более 0,025 Ом Электрическая прочность изоляции - 550В. Температура окружающей среды - от -45° до +70°С Усилие переключения при приемке и поставке: - для модулей на 2 группы коммутации - 4,5 Н - для модулей на 4 группы коммутации - 5,7 Н - для модулей на 6 и 8групп коммутации - 10 Н Гарантийный срок хранения - 5 лет с даты изготовления
Варианты исполнения Кол-во групп коммутации Способ фиксации Шаг (расстояние между осями модулей) Расположение выводов Способ монтажа Цвет кнопок - 2 - 4 - 6 - 8 - с независимой фикс. - с зависимой фиксацией - без фиксации 7,5 мм 15 мм 22,5 мм - На две стороны - На одну сторону Объемный Печатный Б - белый Ч - черный К - красный С - серый
Коммутационная способность Род тока Вид нагрузки Электрические режимы коммутации Число циклов коммутации Imin - Imax, А Umin - Umax, В Pmax, Вт пост. акт. 10-3 - 1 0,1 - 250 4 30 000 перем. акт. 10-3 - 1 0,1 - 250 4 30 000 пост. акт. 10-3 - 1 0,1 - 250 12,5 25 000 перем. акт. 10-3 - 1 0,1 - 250 30 25 000
Кол. переключающих контактов Кол. выводов на сторону Н mах, мм п А, мм Масса модуля, г 2 6 22 2 7,5 3,2 4 12 33,2 5 18,75 4,2 6 18 44,5 8 30 5,2 8 24 55,7 11 41,21 6,2

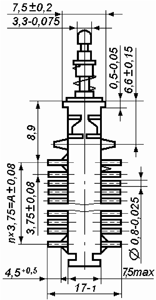

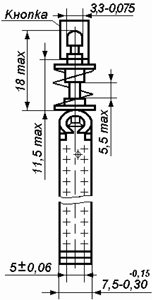

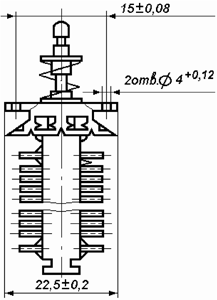

Объемный монтаж	Габаритные размеры	Печатный монтаж
Условные обозначения при заказе Конструкция изделия позволяет получать более миллиона вариантов исполнения изделия. В связи с этим заказ может производиться по типовой номенклатуре и по картам заказа, которые приведены в технических условиях на изделие ТАФЛ.642130.002 ТУ. Обозначение переключателей при заказе должно состоять: - обозначение типа переключателя ПКн61; - обозначение фиксации Н, 3, Б; - материал контактов 2 (серебряное покрытие); - количество модулей; - расположению выводов и способ монтажа (1 - две стороны, печатн.; 2 - одна сторона, печатн.; 3 - две стороны, объемн.; 4 - одна сторона, объемн.; 5* -на две стороны,объемный;6* -на одну сторону, объемный); - шаг по модулям - количество контактов в модуле; - цвет кнопок и их количество. Пример условного обозначения по типовой номенклатуре: Переключатель кнопочный с зависимой фиксацией с серебряным покрытием контактов, трехмодульный, для печатного монтажа, с выводами на две стороны, с шагом 15 мм, на две группы коммутации, кнопки: одна красная, две белых: «Переключатель ПКн61-3-2-3-1 -15-2-к1, 62 ТАФЛ.642130.002 ТУ». *Исполнение 5 и 6 - дополнительные исполнения одномодульных переключателей; корпус расположен перпендикулярно выводам
