Переключатели П2П1ТА-1, П3П1ТА-2, П4П2ТА-3

Переключатели П2П1ТА-1, П3П1ТА-2, П4П2ТА-3
Кнопочные переключатели со световой индикацией и фиксацией во включенном положении предназначены для работы в цепях постоянного и переменного тока в радиоэлектронной аппаратуре производственно-технического назначения, имеют всеклиматическое исполнение, являются изделиями ручного управления и предназначены для объемного монтажа.
Масса кнопок:
- П2П1ТА-1 -75 г;
- П4П2ТА-3 -120 г;
- П3П1ТА-2 - 90 г;
Сопротивление электрического контакта - не более 0,07 Ом
Усилие переключения:
- П2П1ТА-1, П2П1Т-4 - от 10 до 35 Н
- П4П2ТА-3 - от 15 до 50 Н
- П3П1ТА-2 - от 15 до 50 Н
Диапазон рабочих температур - от -60 дл +70°С
Сопротивление изоляции - не менее 1000 Мом
Полный ход приводного элемента - не менее 8 мм
Неодновременность срабатывания контактов - не более 0,01 с
Испытательное напряжение - 1100 В
Гарантийный срок хранения - 15 лет
Гарантийный срок эксплуатации - 10 000 часов в пределах гарантийного срока.
Световым элементом являются лампы СМ-28-0,05-1 ТУ ИТЛЮ в 15 100.001 ТУ с номинальным напряжением питания 28 В и током 50 мА
Каждый переключатель имеет 5 типономиналов в зависимости от цвета кнопок:
Б - белый; С - синий; Ж - желтый; З - зеленый; К - красный
Коммутационная способность
Род тока Вид нагрузки Электрические режимы коммутации Количество циклов переключений
Imin - Imax, А Umin - Umax, В P max НКУ повышенная t=+70°C
пост. Активная 10-3 - 2 1,5 - 36 72 10 000 5 000
Индуктивная 10-3 - 1 1,5 - 36 36 10 000 15 000
перем. Активная 10-3 - 2 1,5 - 250 250 10 000 5 000
Индуктивная 10-3 - 1 1,5 - 250 125 10 000 15 000
Габаритные размеры, электрические схемы коммутации, разметка для крепления

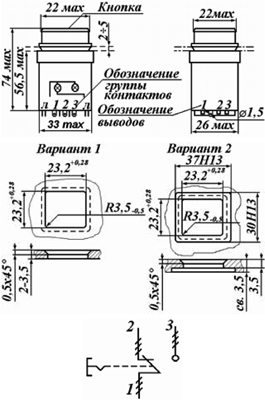

П2П1ТА-1

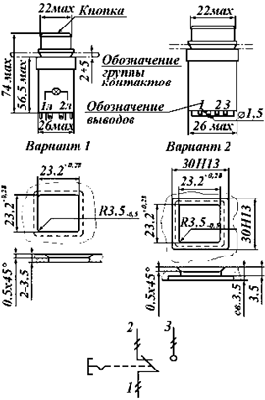

П3П1ТА-2

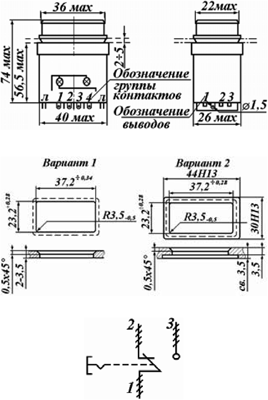

П3П1ТА-3
