Переключатели П2П1Т-1, П4П2Т-2, П3П1Т-3, П2П1Т-4 |
||||||||||||||||||||||||||||||||||||||||||||||

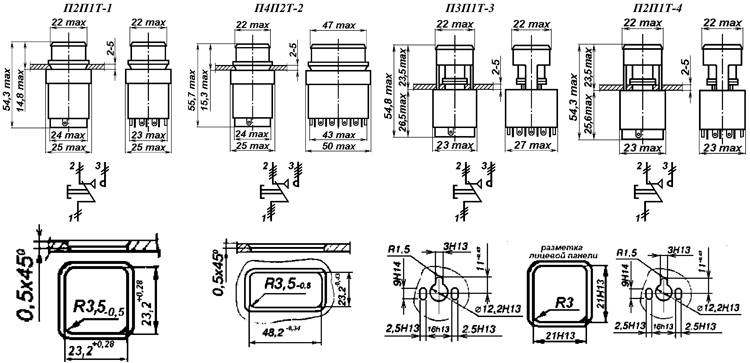

| Предназначены для работы в цепях постоянного и переменного тока в радиоэлектронной аппаратуре производственно-технического назначения, имеют всеклиматическое исполнение, являются изделиями ручного управления и предназначены для объемного монтажа. Масса кнопок: - П2П1Т-1 - не более 63 г; - П4П2Т-2 - не более 106 г; - П3П1Т-3 - не более 60 г; - П2П1Т-4 - не более 50 г. Сопротивление электрического контакта - не более 0,07 Ом Усилие переключения: - П2П1Т-1, П2П1Т-4 - от 10 до 35 Н - П4П2Т-2 - от 15 до 50 Н - П3П1Т-3 - от 12 до 45 Н Диапазон рабочих температур - от -60 дл +70°С Сопротивление изоляции - не менее 1000 Мом Полный ход приводного элемента - не менее 2 мм Неодновременность срабатывания контактов - не более 0,01 с Испытательное напряжение - 1100 В Гарантийный срок хранения - 15 лет Гарантийный срок эксплуатации - 10 000 часов в пределах гарантийного срока. Световым элементом являются лампы СМ-28-0,05-1 ТУ ИТЛЮ в 15 100.001 ТУ с номинальным напряжением питания 28 В и током 50 мА Каждый переключатель имеет 5 типономиналов в зависимости от цвета кнопок: Б - белый; С - синий; Ж - желтый; З - зеленый; К - красный. Габаритные размеры, электрические схемы коммутации, разметка для крепления |
 |
|||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
