П2Г3 |
 |
Расположение выводов на цоколе |
| Технические условия |
ЦЭ0.360.016 ТУ |
Общая характеристика |

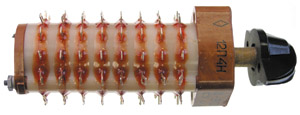

Высокочастотный галетный роторного типа закрытого исполнения с 1-4 галетами |
Характер производства |
Серийное |
|
| |
1 галета |
2 галеты |
3 галеты |
4 галеты |
Масса, г, не более |
35 |
43 |
52 |
62 |
Длина, ширина, высота корпуса, мм, (с выв. и осью) |
32,2(45,5)хD30 |
43,2(56,5)хD30 |
54,2(67,5)хD30 |
65,2(78,5)хD30 |
|
| Характеристики контактов |
Количество и тип |
от 2 до 12 положений
от 1 до 16 направлений |
Материал/покрытие |
Ср99,9/- |
Сопротивление, Ом |
0,02 |
Коммутируемый ток, А |
0,05 - 2 |
Коммутируемое напряжение, В |
30 - 220 |
Макс. ком. мощностьпо пост. току, Втпо перем. току, ВА |
60
66 |
Коммутационная износостойкость, число циклов коммутации |
5000 |
Емкость между контакт., пФ |
1 |
Электрическая прочность и сопротивление изоляции между контактами |
~1100В; 100МОм |
Условия эксплуатации |
Температура,°С |
- 60...+155 |
Влажность, % |
98 при 40°С |
Давление, Па |
666 - 297198 |
Вибронагрузки, Гц/g |
1-5000/20 |
Ударопрочность, g |
1000 |
|
