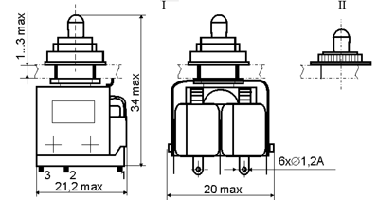

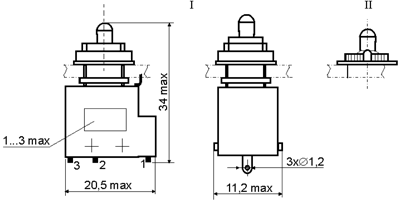

КНОПКИ КМ1-1, КМ2-1

КНОПКИ КМ1-1, КМ2-1

АГО.360.203ТУ приёмка “1”
ОЮО.360.011ТУ приёмка “5”
Кнопки малогабаритные КМ1-1, КМ2-1 устанавливаются для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре
Технические характеристики

КМ1-1

КМ2-1
Электрические параметры
Сопротивление электрического контакта, Ом не более 0.05
Электрическая прочность изоляции, В не менее 1100
Сопротивление изоляции, МОм не менее 1000
Предельно допустимые режимы эксплуатации
Ток постоянный, А 0.0005 - 4
Напряжение, В 0.5 - 30
Мощность, Вт 70
Ток переменный, А 0.0005 - 3
Напряжение, В 0.5 - 250
Мощность, ВА 300
Температура окружающей среды, °С -60 ... +100

Разметка для крепления.

Электрические схемы
