Конденсаторы керамические подстроечные КТ4-27

Конденсаторы керамические подстроечные КТ4-27

ОЖО.460.155 ТУ
Подстроечные керамические (незащищенные) конденсаторы КТ4-27, предназначены для интегральных схем работающих в цепях постоянного и переменного токов ( в том числе в диапозоне СВЧ ) и в импульсных режимах.
Конденсаторы изготовляют одного типа:

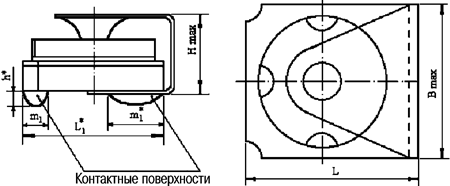

Номинальное напряжение, В Номинальная емкость, пФ L L1* Bmax Hmax h m* m1*
min max Размеры в мм
16 1 10 2,8-0,25 2,5-0,12 2,6 1,2 0,25 0,65 1,1
1,5 15
2 20
6 30
25 0,4 2
1 5
50 1 5 5-0,3 4,6-0,12 4,7 1,8 0,34 1,1 2,2
2 10
3 15
4 20
Примечание: Масса конденсаторов номинального напряжения 16 и 25В - 0,07г, 50В -0,20г. - размеры для справок.
Технические характеристики
Номинальное напряжение, В 16, 25, 50
Номинальная емкость (мин./макс) 1/10…6/30; 0,4/2…1/5; 1/5…4/20 пФ
Тангенс угла потерь U=16V..-..max 30·10-4; U=50V..-..max 20·10-4
Реактивная мощность Т= -60…+85°C - 10 Вaр
Интервал рабочих температур - 60…+85°C
Группа ТКЕ М75; М750
Температурный коэффициент емкости ТКЕ конденсаторов в интервале температур от 20 до 85°C
для конденсаторов на номинальное напряжение 16В - (750±500)·10-6 I/°C
для конденсаторов на номинальное напряжение 25 и 50В -(75±125)·10-6 I/°C
Верхняя частота диапазона, в котором должны отсутствовать резонансные частоты 5000 Гц
Значение сдвигающей силы должно быть не более 2 Н (0,2 кГс)
Момент вращения ротора
для конденсаторов с номинальным напряжением 16 и 25В 0,5...10мН.м (5-100)гс.см
для остальных конденсаторов 1...15мН.м (10-150)гс.см
Отношение максимального значения момента вращения к минимальному должно быть не более 5
Требования по надежности:
1. Минимальная наработка
- 15000ч - для конденсаторов на номинальное напряжение 25 и 50В;
- 20000ч - для конденсаторов на номинальное напряжение 16В.
2. Минимальный срок сохраняемости конденсаторов - 20 лет.
3. Число циклов поворота ротора:
100 - для конденсаторов на номинальное напряжение 50В и конденсаторов емкостью 6/30 пФ на номинальное напряжение 16В;
50 - для конденсаторов на номинальное напряжение 25В и 16В остальных номинальных емкостей.
