Конденсаторы металлизированные полиэтилентерефталатные К73-17

Конденсаторы металлизированные полиэтилентерефталатные К73-17
ТУ QС300401RU0003
Электрические параметры (макс 15000ч. эксплуатации)
Изменение емкости, % <= +/-15
Тангенс угла потерь <= 0,015
Сопротивление изоляции, МОм
U = 63 В; С <= 0,33 мкФ =>120
U => 160 В; С <= 0,33 мкФ => 300
Постоянная времени, МОм*мкФ
U = 63 В; С>0,33 мкФ => 40
U => 160 В; С>0,33мкФ => 100
K73-17С (вар.1) K73-17С (вар.2) K73-17В
Электрические параметры
Номинальное напряжение, В 63, 160, 250, 400, 630
Номинальная емкость, мкФ 0,01 - 4,7
Допустимые отклонения емкости, % +/- 5; +/- 10; +/- 20
Допустимое изменение емкости конденсаторов от измеренной в нормальных условиях, %
+ 125 °C <=18
- 60 °C <=12
Тангенс угла потерь при f = 1000+50 Гц
в нормальных условиях <= 0,008
Т = 125 °C U = 63 В <= 0,045
Т = 125 °C U => 160 В <= 0,025
Сопротивление изоляции между выводами в нормальных условиях, МОм
С <= 0,33 мкФ U = 63 В min 12000
U => 160 В min 30000
Постоянная времени, МОм*мкФ
С >0,33 мкФ U = 63 В => 5000
U => 160 В min 4000
Сопротивление изоляции между соединенными вместе выводами и корпусом, МОм min 10000
Т=125 °C => 30000
U = 63 В; С <= 0,33 мкФ => 12
U => 160 В; С <= 0,33 мкФ => 30
Постоянная времени, МОм*МОм
U = 63 В; С>0,33 мкФ => 4
U => 160 В; С>0,33мкФ => 10
Условия эксплуатации
Интервал рабочих температур, °C -60...+125
Атмосферное давление, mm Hg 5-800
Относительная влажность 35 °C, % max 98
Механические нагрузки
Вибрации с ускорением 1...80 Гц max 5g
Многократные удары с ускорением (при длительности ударов 2-10 мс.) max 40g

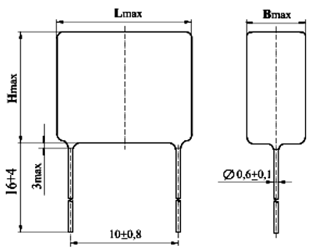

Номинальная емкость, мкФ Номинальное напряжение, В Размеры, мм Масса, г.
L, max B, max H, max A D
0,18 63 12 6 10 10 1 1,4
0,22 6 10 1,4
0,33 6,3 13 1 2,5
0,47 8 15 3
0,68 18 6,3 13 15 3,5
1 8 15 4
1,5 8,5 19 5,5
2,2 23 20 7
3,3 10,5 21 9
4,7 24 12 25 12
1,5 160 25 1 12
2,2 25 15,5 25 14
0,047 250 12 6,3 11 10 1 2
0,068 6 14 2,5
0,1 8 15 1 3
0,15 18 6 13 15 3,5
0,22 7 14 4
0,33 8,5 16 5
0,47 23 8 18 20 5,5
0,68 9 19 7
1 10,5 21 9
0,022 400 12 6 10,5 10 1 1,4
0,033 13 1,8
0,047 7 15 1 2,5
0,068 18 5 13 15 3
0,1 6 14 3,5
0,15 8 15 4
0,22 23 7 18 20 5
0,33 8,5 19 6
0,47 10 21 8
0,68 24 11 24 1 10
1 14 27 12
0,01 630 12 6 10,5 10 1 1,4
0,015 13 1,8
0,022 7 15 1 2,5
0,033 18 6 13 15 3
0,047 7 14 3,5
0,068 8 15 4
0,1 23 7 18 20 5
0,15 8,5 19 6
0,22 10,5 21 8
0,33 25 11,5 24 1 10
0,47 19,5 25 12
