Конденсаторы танталовые оксидно-полупроводниковые К53-18

Конденсаторы танталовые оксидно-полупроводниковые К53-18
Предназначены для работы в цепях постоянного, пульсирующего токов и в импульсных режимах.
Номинальное напряжение: 6,3.. 40 В
Номинальная емкость: 0,1 ... 330 мкФ
Допуск по емкости: ±10, ±20, ±30%
Тангенс угла потерь: 6 ... 8%
Ток утечки:
при +20°С
для CUном <= 1000 мкКл (0,01CUном+1) мкА
для CUном > 1000 мкКл (0,01CUном) мкА
при +125°С 0,34CUдоп MKA (Uдоп = 0,7Uном)
Интервал рабочих температур: -80 ... +125°С
Климатическое исполнение: УХЛ; В
Технические условия:: АДПК.673.546.003ТУ - приемка "1", ОЖО.464.136ТУ - приемка "5"

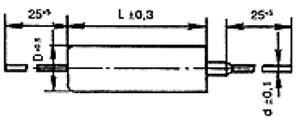

Обозначение корпуса Размеры, мм Масса, г, max
D L d
1 3,2 7,5 0,6 1
2 4 10 0,6 1,2
3 4 13 0,6 1,8
4 7 12 0,8 4,5
5 7.0 16 0,8 6
Обозначение корпуса
Cном, мкФ Uном, В
6,3 16 20 32 40
0,1         1
0,15         1
0,22         1
0,33       1 1
0,47     1 1 1
0,68   1 1 1 1
1 1 1 1 1 1
1,5 1 1 1 1 1
2,2 1 1 1 1 1
3,3 1 1 1 1 2
4,7 1 1 1 2 2
6,8 1 1 2 2 3
10 1 2 2 3 3
15 2 2 3 3 4
22 2 3 3 4 4
33 3 3 4 4
47 3 4 4 5
68 4 4 5 5
100 4 5 5
150 5 5
220 5
330 5
