Конденсаторы электролитические танталовые объемно-пористые K52-11

Конденсаторы электролитические танталовые объемно-пористые K52-11
ОЖО.464.234 ТУ приемка «5»
ОЖО.464.200 ТУ приемка «9»
Предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме. Изготовляются в климатическом исполнении «В».

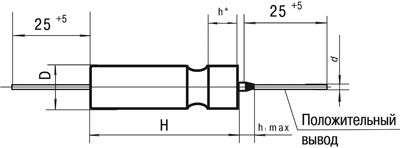

D x H, мм h* h1,max d, mm
4,8x18 3,5 6,5 0,6
6x20 4,3 5 0,6
7,5x22 4,3 5 0,8
Номинальное напряжение 6,3 – 100 В
Номинальная емкость 15 – 680 мкФ
Допустимые отклонения емкости (20°C,f=50Гц) ±10 %; ±20 %; ±30 %
Интервал рабочих температур -60°C...+85°C
Срок сохраняемости 15 лет
Ток утечки: (0,002 CномUном + 1) мкА
Тангенс угла потерь 8 - 30%
Полное сопротивление на частоте 10 кГц 1,5 – 10 Ом
Минимальная наработка
при Uном и t = +70°С
при Uном и t = +85°С
10 000 часов
5 000 часов
Номинальное напряжение, В 6,3 16 25 32 50 63 100
Номинальная емкость, мкФ (DxH, мм) / (масса, г)
15             (4,8x18)/3,5
22           (4,8x18)/3,5
33         (4,8x18)/3,5   (6,0x20)/6,5
47       (4,8x18)/3,5   (6,0x20)/6,5
68     (4,8x18)/3,5   (6,0x20)/6,5   (7,5x22)/10
100   (4,8x18)/3,5   (6,0x20)/6,5   (7,5x22)/10
150 (4,8x18)/3,5   (6,0x20)/6,5   (7,5x22)/10
220   (6,0x20)/6,5   (7,5x22)/10
330 (6,0x20)/6,5   (7,5x22)/10
470   (7,5x22)/10
680 (7,5x22)/10
