Конденсаторы оксидно-полупроводниковые танталовые К52-1 / К52-1М

Конденсаторы оксидно-полупроводниковые танталовые К52-1 / К52-1М
ОЖО. 464.039 ТУ приёмка “5”
ОЖО. 464.039 ТУ ОЖО.464.200 ТУ приёмка “9”
Предназначены для работы в цепях постоянного и пульсирующего токов. Изготавливаются во всеклиматическом исполнении (В) и исполнении для умеренного и холодного климата (УХЛ).

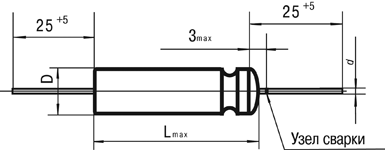

D x L, mm d, mm
3 x 11; 4 x 14,5; 4,6 x 17,5; 6 x 20 0,6
7,5 x 24 0,8
Номинальное напряжение 3,2…100 В
Номинальная емкость 1,5… 470 мкФ
Допустимые отклонения емкости (20°C,f=50Гц) ±10 %; ±20 %; ±30 %
Интервал рабочих температур -60°C...+85°C
Срок сохраняемости 20 лет
Ток утечки: (0,002 CUном+ 1) мкА
Тангенс угла потерь 5…15%
Полное сопротивление на частоте 10 кГц 1…40 Ом
Минимальная наработка:
при Uном и t = +85°С
при Uном и t = +70°С
5000 часов
20000 часов
Номинальное напряжение, В 3,2 6,3 16 25 35 50 70 100
Номинальная емкость, мкФ (DxL, мм) / (масса, г)
1,5               (3,0x11)/1
2,2             (3,0x11)/1
3,3           (3,0x11)/1   (4,0x14,5)/2
4,7         (3,0x11)/1   (4,0x14,5)/2
6,8       (3,0x11)/1   (4,0x14,5)/2   (4,6x17,5)/2,5
10     (3,0x11)/1   (4,0x14,5)/2   (4,6x17,5)/2,5
15   (3,0x11)/1   (4,0x14,5)/2   (4,6x17,5)/2,5   (6,0x20)/5
22 (3,0x11)/1   (4,0x14,5)/2   (4,6x17,5)/2,5   (6,0x20)/5
33   (4,0x14,5)/2   (4,6x17,5)/2,5   (6,0x20)/5   (7,5x24)/7,5
47 (4,0x14,5)/2   (4,6x17,5)/2,5   (6,0x20)/5   (7,5x24)/7,5
68   (4,6x17,5)/2,5   (6,0x20)/5   (7,5x24)/7,5
100 (4,6x17,5)/2,5   (6,0x20)/5   (7,5x24)/7,5
150   (6,0x20)/5   (7,5x24)/7,5
220   (6,0x20)/5 (7,5x24)/7,5
330   (7,5x24)/7,5
470   (7,5x24)/7,5
