Разъемы серии D-SUB |
 |
| Материал корпуса |
сталь, покрытая цинком или оловом |
Материал контактов |
фосф. бронза |
Материал изолятора |
полистирол усиленный стекловолокном |
Предельный ток |
5А |
Предельное напряжение |
1000 В в течении 1 мин |
Сопротивление изолятора |
не менее 1000 МОм |
Сопротивление контактов |
не более 0.1 Ом |
Допустимые температуры |
-55°С...+105°С |
|
| Система обозначений: |
DRB |
15 |
M |
A |
1 |
2 |
3 |
4 |
1. Серия DB, DI, DC, DRB, DHS, DHR |
2. Количество контактов 9,15,19,23,25,37,50 |
3. Тип контактов М - вилка, F - розетка |
4. Вариант исполнения (для серии DRB) А - 7,2 мм В - 9,4 мм |
|
| Вилка |
Размеры (мм) |
Гнездо |
Размеры (мм) |
А |
B |
C |
D |
E |
F |
А |
B |
C |
D |
E |
F |
DB(DC)-9M |
16.9 |
25.0 |
30.8 |
12.5 |
19.3 |
12.4 |
DB(DC)-9F |
16.3 |
25.0 |
30.8 |
12.5 |
19.3 |
12.4 |
DB(DC)-15M |
25.3 |
33.3 |
39.1 |
12.5 |
27.5 |
12.4 |
DB(DC)-15F |
24.7 |
33.3 |
39.1 |
12.5 |
27.5 |
12.4 |
DB(DC)-19M |
30.8 |
38.9 |
44.9 |
12.5 |
32.9 |
12.4 |
DB(DC)-19F |
30.0 |
38.9 |
44.9 |
12.5 |
32.9 |
12.4 |
DB(DC)-23M |
35.9 |
44.3 |
50.6 |
12.5 |
38.4 |
12.4 |
DB(DC)-23F |
35.4 |
44.3 |
50.6 |
12.5 |
38.4 |
12.4 |
DB(DC)-25M |
39.0 |
47.0 |
53.0 |
12.5 |
41.3 |
12.4 |
DB(DC)-25F |
38.4 |
47.0 |
53.0 |
12.5 |
41.3 |
12.4 |
DB(DC)-37M |
55.4 |
63.5 |
69.3 |
12.5 |
57.7 |
12.4 |
DB(DC)-37F |
54.8 |
63.5 |
69.3 |
12.5 |
57.7 |
12.4 |
DB(DC)-50M* |
52.8 |
61.1 |
66.9 |
15.4 |
55.3 |
12.4 |
DB(DC)-50F* |
52.4 |
61.1 |
66.9 |
15.4 |
55.3 |
15.3 |
* Разъем с 50 контактами имеет 3 ряда |
|
| Вилка |
Размеры (мм) |
Гнездо |
Размеры (мм) |
А |
B |
C |
А |
B |
C |
DRB-9MA(MB)* |
16.9 |
25.0 |
30.8 |
DRB-9FA(FB) |
16.3 |
25.0 |
30.8 |
DRB-15MA(MB) |
25.3 |
33.3 |
39.1 |
DRB-15FA(FB) |
24.7 |
33.3 |
39.1 |
DRB-25MA(MB) |
39.0 |
47.0 |
53.0 |
DRB-25FA(FB) |
38.4 |
47.0 |
53.0 |
DRB-37MA(MB) |
55.4 |
63.5 |
69.3 |
DRB-37FA(FB) |
54.8 |
63.5 |
69.3 |
* МА(FA) - 7,2 мм; МВ(FВ) - 9,4 мм |
|
| Вилка |
Размеры (мм) |
Гнездо |
Размеры (мм) |
А |
B |
C |
D |
E |
А |
B |
C |
D |
E |
DI-9M |
16.9 |
25.0 |
30.8 |
10.16 |
19.3 |
DI-9F |
16.3 |
25.0 |
30.8 |
10.16 |
19.3 |
DI-15M |
25.3 |
33.3 |
39.1 |
17.78 |
27.6 |
DI-15F |
24.7 |
33.3 |
39.1 |
17.78 |
27.6 |
DI-25M |
39.0 |
47.0 |
53.0 |
30.48 |
41.2 |
DI-25F |
38.4 |
47.0 |
53.0 |
30.48 |
41.2 |
DI-37M |
55.4 |
63.5 |
69.3 |
45.72 |
57.8 |
DI-37F |
54.8 |
63.5 |
69.3 |
45.72 |
57.8 |
|
| Вилка |
Размеры (мм) |
Гнездо |
Размеры (мм) |
А |
B |
C |
D |
E |
А |
B |
C |
D |
E |
DHR-15F |
16.9 |
25.0 |
30.8 |
12.6 |
8.3 |
DHR-15F |
16.3 |
25.0 |
30.8 |
12.6 |
7.9 |
DHR-26F |
25.3 |
33.3 |
39.1 |
12.6 |
8.3 |
DHR-26F |
24.7 |
33.3 |
39.1 |
12.6 |
7.9 |
DHR-44F |
39.0 |
47.0 |
53.0 |
12.6 |
8.3 |
DHR-44F |
38.4 |
47.0 |
53.0 |
12.6 |
7.9 |
DHR-62F |
55.4 |
63.5 |
69.3 |
12.6 |
8.3 |
DHR-65F |
54.8 |
63.5 |
69.3 |
12.6 |
7.9 |
DHR-78F* |
52.8 |
61.1 |
66.9 |
15.4 |
11.1 |
DHR-78F* |
52.2 |
61.1 |
66.9 |
15.4 |
10.7 |
* Разъем с 78 контактами имеет 4 ряда контактов |
|
| Вилка |
Размеры (мм) |
Гнездо |
Размеры (мм) |
А |
B |
C |
D |
E |
F |
G |
H |
А |
B |
C |
D |
E |
F |
G |
H |
DHS-15M |
16.9 |
25.0 |
30.8 |
19.3 |
8.3 |
2.29 |
12.6 |
10.7 |
DHS-15F |
16.3 |
25.0 |
30.8 |
19.3 |
7.9 |
2.29 |
12.6 |
10.7 |
DHS-26M |
25.3 |
33.3 |
39.1 |
27.5 |
8.3 |
2.29 |
12.6 |
10.7 |
DHS-26F |
24.7 |
33.3 |
39.1 |
27.5 |
7.9 |
2.29 |
12.6 |
10.7 |
DHS-44M |
39.0 |
47.0 |
53.0 |
41.3 |
8.3 |
2.29 |
12.6 |
10.7 |
DHS-44F |
38.4 |
47.0 |
53.0 |
41.3 |
7.9 |
2.29 |
12.6 |
10.7 |
DHS-62M |
55.4 |
63.5 |
69.3 |
57.7 |
8.3 |
2.29 |
12.6 |
10.7 |
DHS-65F |
54.8 |
63.5 |
69.3 |
57.7 |
7.9 |
2.29 |
12.6 |
10.7 |
DHS-78M* |
52.8 |
61.1 |
66.9 |
55.3 |
11.1 |
2.41 |
15.4 |
13.6 |
DHS-78F* |
52.2 |
61.1 |
66.9 |
55.3 |
10.7 |
2.41 |
15.4 |
13.6 |
* Разъем с 78 контактами имеет 4 ряда контактов |
|
| Разъем DB для пайки на кабель, прямой |
Вилка |
Гнездо |
 |
|

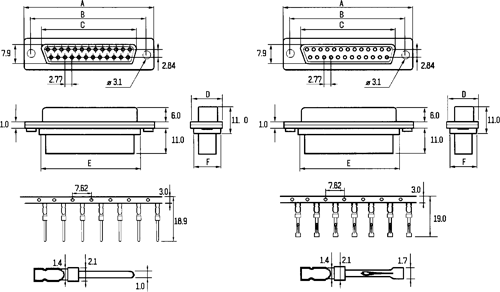

| Разъем DC для обжима на кабель |
Вилка |
Гнездо |
 |
|

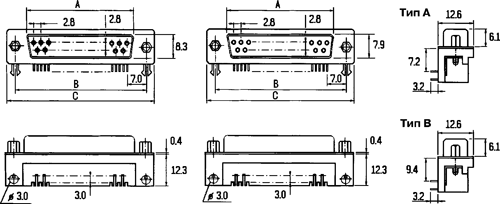

| Разъем DRB для пайки на плату |
Вилка |
Гнездо |
 |
|

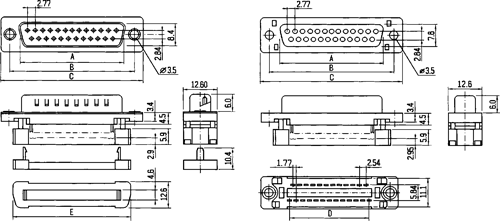

| Разъем DI для наколки на плоский кабель |
Вилка |
Гнездо |
 |
|

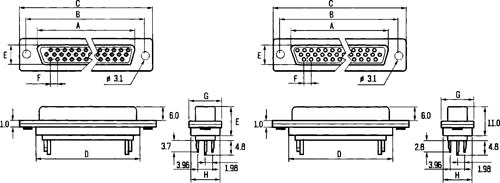

| Разъем DHS высокой плотности для пайки на кабель |
Вилка |
Гнездо |
 |
|

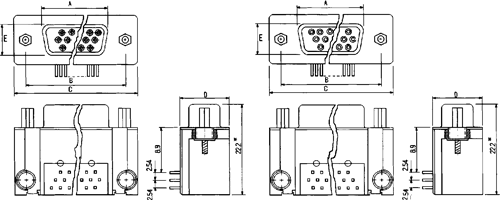

| Разъем DHR высокой плотности для пайки на плату |
Вилка |
Гнездо |
 |
|
